Высокоэффективный МШУ на 144–146  МГц.

      ВЫСОКОЭФФЕКТИВНЫЙ МШУ  НА  144 – 146  МГЦ.



Предназначен для значительного улучшения приема весьма слабых сигналов и повышения его разборчивости при  проведении дальней и сверх дальней радиосвязи на УКВ в диапазоне частот 144-146 мгц как тропосферной, так и за счет отражения радиосигнала  от  естественного спутника земли – Луны.

Данный усилитель с успехом можно использовать и на 70 см. диапазоне после соответствующего внесения коррекций катушек и емкостей .  Вместо катушек  конечно лучше всего применять  полосковые линии на СВЧ диапазоне.

При этом  К шума  усилителя В.Ч. на 70 см. составит порядка 0,52 db.

Данный МШУ использовался с трансивером в течении длительного времени и показал  в своей работе весьма впечатляющие  результаты при проведении дальних и сверх дальних радиосвязей в отличии от довольно дорогих  , но не удовлетворяющих требованию в  D – X связи ряда проверенных промышленных образцов , – которые из за своих низких параметров особенно в избирательности больше усиливают шум в широкой полосе частот чем полезный сигнал.

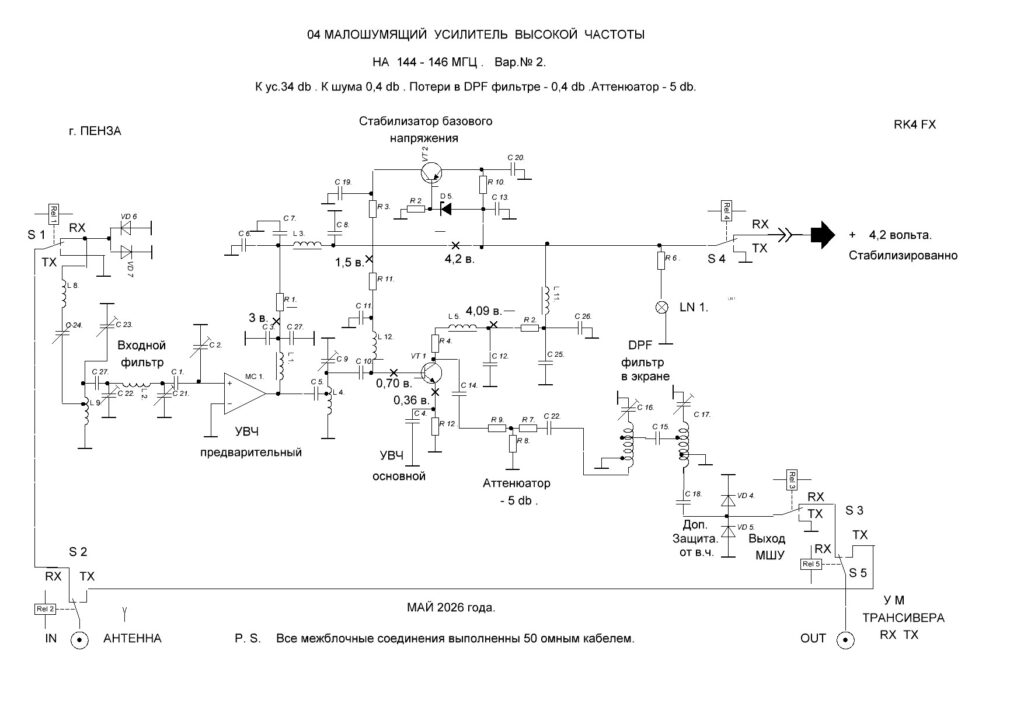

МШУ  имеет следующие технические параметры :



К. усиления – 34 db. К. шума – 04 db. Потери в DPF фильтре – 0,40 db.

Подавление посторонних шумов аттенюатором – 5 db.

Подавление по соседнему каналу – более 40 db .

Входное сопротивление 50 ом.

Выходное сопротивление 50 ом.

Высокая термостабильность схемы гарантированно  обеспечивается  при значительных  перепадах температуры внешней окружающей  среды.



Базовые комплектующие для МШУ



Катушки  и   дросселя

L 1, L 5, L 12 – дроссели 1,5 – 2 мкгн. Возможно использование самодельных дросселей со следующими данными : диаметр 6 мм. 5 витков изолированного медного провода диаметром 0,65 – 0,7 мм. Намотка рядовая без шага.

L 3 , L 11 – дроссели 100 – 125 мкгн. Тип ДПМ – 04.

L 2. Катушка диаметром 12 мм . проводом ПСР 0,8 – 1,0 мм. Содержит 4 витка с шагом в 1,5 мм.

L 4. Катушка диаметром 12 мм. Проводом ПСР 0,8 – 1,0 мм. Содержит 5 витков отвод 2 виток от земли. С шагом 1,5 мм.

L 8. Катушка диаметром 12 мм. Проводом ПСР 1,2 мм. 5 витков шаг 2 мм.

L 9. Катушка диаметром 10 мм. Проводом ПСР 0,8 – 1,0 мм. 4 витка. Отвод 1 виток от верха. Шаг 2 мм.

При отсутствии посеребренного провода возможно использование медного провода без лакового покрытия , но результаты в случае  понижении добротности будут   несколько похуже . Чем больше диаметр провода,- тем лучше.

Важно ! Все катушки должны быть обязательно выполнены с одинаковой намоткой -левосторонней ( против вращения часовой стрелки)  иначе будут значительные потери в сигнале.

Конденсаторы

С 9, С 21, С 22, С 23, С 24. С воздушным диэлектриком и имеют емкость 2 – 25 пикофарад и  применяются от радиостанции «Пальма» 59 РТМ – А2-ЧМ .

С 2 . С воздушным диэлектриком имеет емкость 1 – 8 пикофарад.

С 16, С 17 – выполнены из металла – латуни и находятся непосредственно в катушках DPF спирального резонатора – фильтра примененного от радиостанции «Пальма» 59 РТМ – А 2 –ЧМ. Настроенного на частоту 2 х метрового диапазона.

С 1 . 10 пф. Высокочастотный.

С 3. С 4. С 7.1000 пф.

С 5. 150 пф.

С 6. С 13. С 26 . С 20. 0,1 мкф.

С 8. С 25. 1200 пф.

С 10.  8,2 пф..

С 11, С 12.  Проходные 3300 пф.

С 14. С 18. С 27. 100 пф.

С 15. 0,5 пф.  Индуктивно емкостная связь между контурами спиральных резонаторов. Представляет собой  отверстие в экране между контурами в DPF фильтре.

С 28 . 68 пф.

С 27. 3,2 пф. ( 3,3 пф. )

С 19. 0,15 мкф.

Резисторы

R 1. 20 – 22 ома. 1 ватт.

R 2. 300 ом. 05 ватта.

R 3. R 10 . 1,2 ком.05 ватта. Подбор.

R 4. 15 ом. 025 ватта.

R 5. 200 ом. 05 ватта.

R 7. 10 ом. 025 ватта.

R 8. 88-90 ом. 025 ватта.

R 9. 10 ом. 025 ватта.

R 11. 5,1 ком. 05 ватта. Подбор.

R 6. 20 ом. 1ватт.

R 12. 56 ом. 025 ватт.

Все резисторы взяты с довольно большой мощностью рассеивания с целью уменьшения уровня влияния тепловых шумов на принимаемый В.Ч. сигнал .

Диоды

VD 4. VD 3. VD 6 . VD 7.КД 510. При отсутствии КАА 520 А-2, UM – 9415

Стабистор VD 5. 7 ГЕ 2 А – К, или с изменением КС 113 А, КС 119 А.

Микросхема

МС 1. PGA–103. Производства   USA .  Важно !  Следует учитывать, что китайские производители не всегда ответственно относятся к выпуску данной МС , зачастую вместо полноценной микросхемы умудряются втиснуть в корпус просто полевой транзистор.

Транзисторы

VT – 1. СВЧ  – N-P-N проводимости BFR-193 с нормированным коэффициентом шума на частоте 8 ГГц – 1,3 db .

VT – 2. КТ 3107 . P-N-P проводимости.

Реле

Любые высокочастотные как советского образца РЭВ -16 и ему подобные , так и современные импортные .

В качестве блокировки по питанию использовалось реле РЭС-60.

Лампа

LN – 1. Лампочка накаливания любая для контроля работы МШУ , в данном случае применялась на 2,5 вольта 0,068 ма. Расположена в корпусе МШУ.

Нежелательно использовать светодиод так как  при  работе МШУ   при его высокой чувствительности  к слабым В. Ч.  сигналам  будут проявляться значительные шумы.

Порядок сборки и настройки

МШУ собирается в металлическом закрытом   корпусе.

Корпус МШУ обязательно должен быть изготовлен из меди с низким удельным сопротивлением материала от этого будет зависеть и качество работы самого изделия.

При применении печатной платы в корпусе МШУ ( для размещения деталей )   следует использовать только с одностороннем обмеднением для дорожек , при этом В.Ч. цепи по всей длине дорожки не должны быть обработаны  припоем.

Самый наилучший результат по минимальным потерям будет при применении односторонне фольгированного фторопласта  ( ФАФ-4Д  с наименьшей разводкой дорожек под элементы.

Настройка МШУ осуществляется любым высокочастотным ГСС ом включая и современные изготовляемые для радиолюбителей в КНР типа 05- 470 мгц. , с которым вы без особого труда добьетесь необходимой вам чувствительности приемного тракта к слабым сигналам до значения в  – 132 db.

Напряжение на базе транзистора BFR-193 не должно превышать значения в 0,70.5 в., иначе пойдут дополнительные шумы при усилении слабого приемного сигнала.

При контроле и при  отладки и настройке схемы использовался мультиметр           DT 9205 A.

В случае установки дополнительно на входе МШУ ограничительных диодов , -приходящий В.Ч. сигнал будет несколько зашумлен.

МШУ можно использовать как с вертикальными антеннами ( коллинеарные вертикалы ) так и с направленными.

При этом следует учитывать что вертикальные концевые антенны значительно больше шумят чем направленные и тем более направленные замкнутые ( кольцо, квадрат) .

У направленных  многоэлементных антенн шум на двух метровом диапазоне с МШУ будет  усиливаться лишь при направлении антенны на центр нашей галактики и это нормальное явление не зависящее от применяемого МШУ.

Данное высокоэффективное МШУ  значительно облегчит радиолюбителям-спортсменам проведения QSO в соревнованиях , а так же и  радиолюбителям охотникам за D-X для установления дальних и сверх дальних радиосвязей.

Данный материал расчитан на инженерный состав в области радиосвязи и конструкторской деятельности, а так же  и для подготовленных  радиолюбителей обладающих знаниями и опытом в изготовлении и настройке подобных изделий.



7 МАЯ 2026 года.                   RK4FX        email: yukinrk4fx@yandex.ru
